概述
Vykon JACE-200™（Java控制引擎）是一个紧凑的嵌入式控制器/服务器平台，通过互联网控制和管理外部的设备，具备集成控制、监视、数据记录、报警、历史记录和网络管理等功能。
JACE-200是Vykon套件成员之一，该套件将大量的设备和协议集成到统一的分布式系统。Vykon产品基于革命性的Niagara AX Framework®，是行业内领先的软件技术，设计用于集成各种设施系统和设备到一个无缝的系统。Niagara AX 支持大量的协议，包括：LonWorks™, BACnet™, Modbus, oBIX和互联网标准协议；AX Framework则提供集成网络管理工具，支持可互操作网络的设计、配置、安装和维护。
应用
JACE-200是小型设施、远程站点和大型设施的分布式控制和管理的理想选择，具有可选的输入/输出模块，支持插接满足本地控制的需要。JACE-200也支持大量的现场总线，可以用于连接远程I/O和独立控制器。在小型设施的应用中，JACE-200可以满足一个完整系统的所有需求。

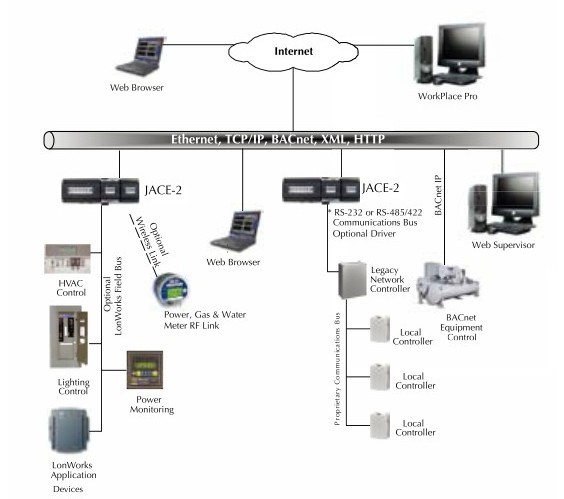

JACE-200控制器可通过以太网，远程通过互联网和拨号Modem连接，可以在标准的Web浏览器中提供实时数据和丰富的图形显示。在大型设施、多建筑物应用和大范围采集控制集成中，Vykon AX Supervisor™软件用于从大量JACEs控制器中汇集信息（实时数据，历史记录，报警等）到一个统一的应用。AX Supervisor能够管理全局控制，支持多个网络间的数据传输，连接企业级的软件应用，同时支持多个客户端工作站通过局域网、互联网或拨号Modem连接访问。
功能
• 嵌入式PowerPC Platform@ 250MHz
• 支持开放和私有协议
• QNX实时操作系统
• Web用户界面（标准）为网页浏览器提供丰富图形化演示和实时数据
• 在 JACE-200系列控制器中能够运行独立控制，能源管理和多协议的系统集成应用
• 支持标准和可选的通信卡
• 可选16点和34点I/O模块
• 小型紧凑设计，易于安装，支持多种电源选择
订货信息
|
订货代码
|
说 明
|
|
J-200
|
基本模块包括2个以太网口、1个RS-232端口、1个RS-485端口、1个USB端口、Web用户接口和Niagara连接，同时也包含oBIX Client/Server驱动。
|
参数：
|
平台
|
• PowerPC 405EP 250 MHz 处理器
• 64MB DDR 内存和 64 MB 串行Flash存储器
• 可选的128MB DDR内存
• 备用电池
• 实时时钟
|
|
可选通信卡
|
NPB-LON 可选78Kbps FTT10A LON适配器
NPB-232 可选RS-232端口适配器，带9针D型接头
NPB-2X-485 可选双口RS-485适配器，带隔离
|
|
内存升级选项
|
NPB-128 升级RMA内存到128MB SDRAM
|
|
操作系统
|
• QNX 实时操作系统
• IBM J9 JVM Java 虚拟机
• NiagaraAX 3.2 或更高
|
|
电源模块
|
NPB-PWR
|
可选：24V AC/DC电源模块，DIN导轨安装
|
|
可选墙装电源模块
（注：所有模块都是通用90-240V电压输入，50/60Hz；以下模块型号仅代表不同插头规范）
|
WPM-US 120 Vac, 50- 60 Hz. US 美标/国标
WPM-EUR 230 Vac, 50-60 Hz. Europe/Asia 欧标/亚洲
WPM-UK 230 Vac 50-60 Hz. UK 英标
WPM-JA 100 Vac 50-60 Hz. Japan 日标
|
|
NPB-PWR-UN
|
可选通用电压输入电源模块，DIN导轨安装。
输入电压90-263V AC，50/60Hz，自适应
|
|
可选 I/O 模块
|
IO-34 - 34点 I/O 模块
|
• 每台Jace-200最多1个；内含24V AC/DC电源，可以为JACE和
其他 IO 供电，无需额外电源
• 16点通用输入（Type 3（10K）热电阻，0-1000欧姆，0-10V，
0-20mA外接电阻）
• 10点继电器输出（Form A接点，24VAC@额定5安培）
• 8点模拟输出（0-10V DC）
|
|
IO-16 -16点 I/O 模块
|
• 每台Jace-200最多4个，如果已经安装34点 I/O 模块最多2个
• 8点通用输入（Type 3（10K）热电阻，0-1000欧姆，0-10V， 0-20mA外接电阻）
• 4点继电器输出（Form A接点，24VAC@额定5安培）
• 8点模拟输出（0-10V DC）
|
|
底座
|
• 结构: 塑料，DIN导轨或螺钉安装机箱, 塑料外壳
• 冷却：内部空气对流
|
|
工作环境
|
• 工作温度范围: 0° to 50°C (32°F to 122°F)
• 存储温度范围: 0° to 70°C (32°F to 158°F)
• 相对湿度范围: 5% to 95%, 无结露
|
|
认证信息
|
• UL 916, C-UL listed to Canadian Standards Association
(CSA) C22.2 No.
• 205-M1983 “Signal Equipment”, CE, FCC part 15 Class A.
|
|
