综述
VYKON JACE-700是采用NiagaraAX Framework®的新一代产品。这种嵌入式服务器平台支持多种应用，例如建筑自动化、能源管理、系统集成等。
JACE-700是JACE系列最高处理性能的产品，这些产品可以通过TCP/IP网络将各种设备集成到企业级平台上。该平台可以支持触摸屏幕。VYKON JACE-700在设计上采用便捷的导轨安装插件的方式，可以提供高效的控制功能。用户可以使用Web浏览器，透过公司局域网，也可以透过互联网，甚至是手机2G或3G网络进行访问和控制。
JACE-700是Vykon系列产品中的一员，该系列产品包括基于JAVA的控制器/服务器产
品、软件应用和工具，这些产品用来将大量的设备和协议集成到统一的分布式系统中去。VYKON产品是基于革命性的NiagaraAX Framework®开发的产品。NiagaraAX Framework®是业内领先的软件技术，用于集成各种设施和设备到一个无缝的系统。Niagara支持大量的
协议，包括：LonWorks™、BACnet™、Modbus、oBIX以及互联网标准。AX Famework还提供集成网络管理工具，支持互操作网络的设计、配置、安装和维护。
应用
JACE-700是分布式控制和管理系统的理想选择，适用于各种不同规模的设施系统。具有可选的输入/输出模块，支持插接满足就地控制的需求。JACE-700还支持多种现场总线，可以连接远程I/O以及独立控制器。在小型设施应用中，JACE-700可以满足一个完整系统的所有需求。

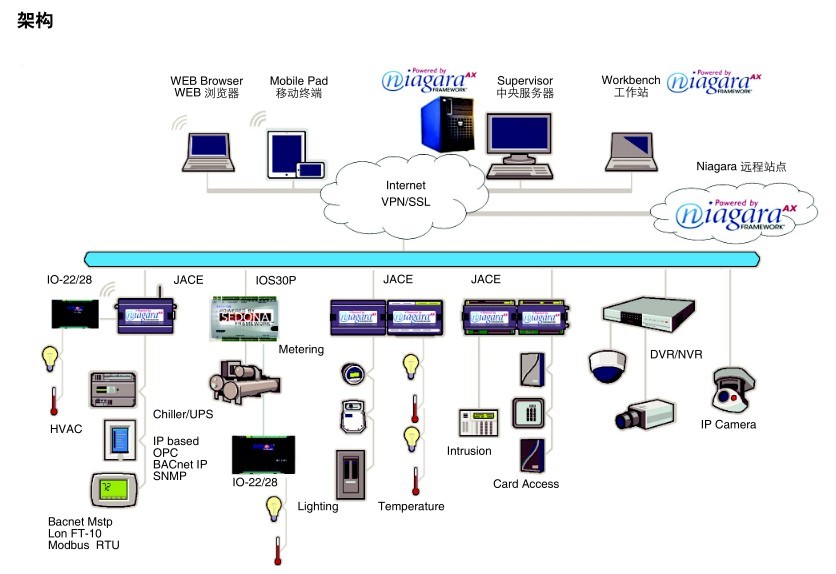

JACE-700就地通过以太网、远程通过互联网、或者拨号的调制解调器连接，基于标准网络浏览器提供实时数据和丰富的图形交互界面。在大型设施、多栋建筑应用以及大范围采集控制集成系统中，可以使用NiagaraAXSupervisor™服务器软件从大量JACE控制器中汇集信息（实时数据、历史记录、警报等）到一个统一的应用。AX Supervisor 服务器可以管理全局控制，支持多个网络间的数据传输，连接到企业级软件应用，同时支持多个客户端工作站通过局域网、互联网或拨号调制解调连接访问。
功能
·QNX® 操作系统，IBM J9 Java虚拟机
·支持标准Niagara框架对象和功能设置组件
·功能强大的440Epx PowerPC处理器® 667 MHz
·1G MB DDR2 RAM内存
·千兆以太网端口
·支持串行RS-232、RS-485通讯协议
·支持通讯扩展卡，LonWorks®、BACnet™、Modbus、无线Sedona通讯卡、远程I/O模块、以及未来的工业现场总线接口等
·电源 ：15V DC® 20 W，通过可选的通用输入DIN导轨安装电源供电
·有可充电的内部镍氢电池作为备用电源以及UPS，防止短期掉电
·针对外部12V密封铅酸备用电池提供内置充电和监控支持功能，以延长断电操作时间。另外还为外部UPS监控提供了内置触点输入。
·采用DIN导轨安装或面板安装（使用装置底座上的螺钉）
规格
·667 MHz 440Epx Power PC处理器
·QNX OS，IBM J9虚拟机
·需要Niagaraax 第3.5版或更高版本
·基本单元 —— 512 MB DDR-2 333 MHz RAM，通过许可升级
·1 GB NAND闪存，用于数据库存储、趋势信息存储以及系统软件
·2个千兆以太网口
·2个USB 2.0端口 (预留给未来的应用功能)
·1个RS-232和1个隔离RS-485端口
·内部备用电池/UPS，可以在断电后保持系统数据库数据，并使实时时钟保持一年
·2个JACE通讯扩展槽，用于可选的JACE通讯扩展卡
|
电源输入
|
使用墙插模块或NPB-PWR-UN通用电源模块。所需的电源为直流15V（最大功率20瓦）。
|
|
环境条件
|
·0-50°C, 32-122°F; 0-90%相对湿度，无结露(电子部件)
|
|
底盘
|
·采用塑料模制外壳
·冷却方式：内部空气对流
·尺寸 (近似): 8 1/2”长度 X 6” 宽度 X 2 5/8” 厚度 (215.9mm长度X 152.4 mm宽度X 68.3 mm厚度)
·通过螺钉安装在面板上或使用标准DIN导轨安装
·重量: 净重4 lbs. (1.814 kg), 毛重5 lbs. (2.268 kg)
|
|
符合的认证标准
|
·UL 916
·C-UL listed to Canadian Standards Association(CSA)
·C22.2 No.205-M1983"Signal Equipment"
·CE
·符合RoHS compliant
·BTL B-BC
|
订货信息
|
订货编号
|
说明
|
|
J-700
|
JACE-700采用DIN导轨安装或螺钉固定安装，拥有1GB 的内存、1个RS-232和1个RS-485端口、2个千兆以太网端口、2个USB端口、2个标准JACE通讯卡插槽、以及内部备用电池。电源模块必须单独选购。需要使用NiagaraAX 3.5或更高版本。
|
|
NPB-J700-BATT
|
备用电池组件
|
|
WPM-US
|
墙插电源模块；美式插头
|
|
WPM-UK
|
墙插电源模块；英式插头
|
|
WPM-EUR
|
墙插电源模块；欧式插头
|
|
NPB-PWR-UN
|
通用电源模块（90-263 VAC, 50/60 Hz，通过DIN导轨或面板安装）
|
|
NPB-GPRS-W
|
GPRS调制解调器通讯卡，带有SIM卡，可以通过Wyless网络建立连接。Wyless是美国唯一被批准的服务供应商，占用一个扩展卡插槽。
|
|
NPB-232
|
RS-232通讯卡，占用一个扩展卡插槽
|
|
NPB-2X-485
|
双口RS-485通讯扩展卡，占用一个扩展卡插槽
|
|
NPB-MDM
|
自适应56K调制解调器，占用一个扩展卡插槽，如果选择了NPB-GPRS-W调制解调器则无法使用。
|
|
NPB-LON
|
Lon FTT10A通讯卡，占用一个扩展卡插槽。Lon驱动程序必须单独订购。
|
|
